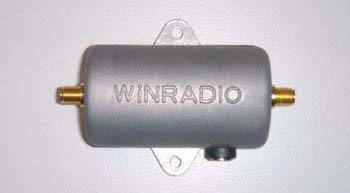

WR-DNC-3500由高稳定的本地振荡器、混频器和过滤器等组成，实现将传入频率范围1700-3500MHz的信号变频到0-1800MHz。该设备不仅用来扩展Winradio接收机的频率范围，也适用于其它第三方产品。

该下变频器本地振荡器非常稳定，甚至可用于窄带调制模式，同时噪声系数很低，对于专业及普通用户应用都是很有用的。

WR-DNC-3500下变频器尤其适用于万瑞G3系列VHF/UHF超高频接收器，如wr-g305i，wr-g305e，wr-g315i和wr-g315e接收机。

不同于大多数的低成本下变频器，WR-DNC-3500具有0.5ppm高稳定度的参考振荡器，从而保证了非常好的输出频率稳定性。

特性

●      输入频率范围：1700~3500MHz

●          输出频率范围：DC~1800MHz

●          高稳定度

●          低噪声特性

●          高IP3

●          双供电方式（外接及同轴）

●          搞恶劣环境结构

●          安装简便

●          低噪声线性电源

安装

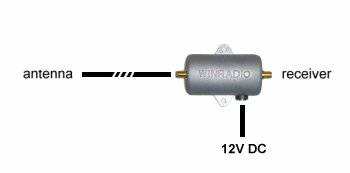

方式一：下变频器安装到天线和接收机之间的接收机端，通过带SMA接头的低损耗同轴电缆相连。在这种安装方式下，电源直接连接到下变频器。我们建议使用性能好的滤波电源，如Winradio的 SF-41系列电源（该电源随下变频器一起提供）。

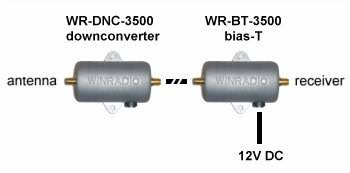

方式二：安装于靠近天线端，通过同轴电缆供电，需要用到“T”形结构的WR-BT-3500注电器，连接如图。这种连接方式适合于接收机与天线间距离较远，需要减小长馈线引入损耗时的应用。

技术指标
