HF-RXA短波鞭状有源多路接收天线

2017-06-0602:06:32 来源:

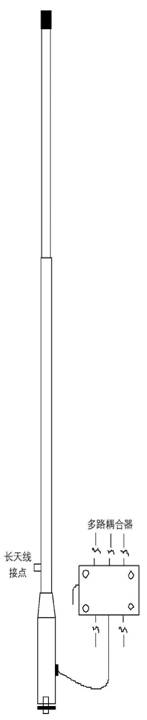

    澳大利亚万瑞HF RXA是小型多用途鞭状短波接收天线,内置宽带放大器,配接单路耦合器,为单路接收,也可以配接提供5路独立直流输出的多路耦合器,支持多路接收。可以安装在建筑物内,也完全支持海事应用,可以安装在船或海上石油平台上。频率范围0.07~30MHz

性能指标

方向图

全向

极化方向

垂直

抗风能力

100公里/小时   0.75公斤

安装

底部安装螺栓,直径9.5mm  44mm

连接

同轴电缆,标配6米,可延长至45

低噪声放大器

安装在天线基座内

频率范围

0.07~30MHz

增益

10dBi12V

电源

12~28V,最大30mA,从耦合器馈入

保护

直流接地,静电保护,瞬态输入保护

多路耦合器



安装在150*50*80mm的机盒内。

各路输入输出之间均以0.3~2MHz/50dB绝缘隔离

插入损失

最大0.5dB

阻抗

系统50Ω

电源

每路12~28V,最大60mA,馈入端加保险(100mA

要求具有极性反接保护

间距耦合器

安装在28*54*83mmpvc机盒内

阻抗

50Ω

电源

12~28V,要求具有极性反接保护

毛重

3公斤
