AX-31C宽频段有源对数周期接收天线
2017-06-2710:06:02 来源:

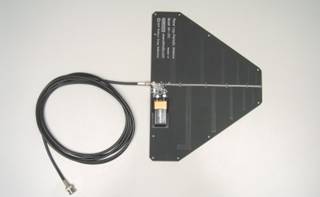

AX-31C天线是一个紧凑的VHF / UHF对数周期天线，它是对热门天线AX-31B的改进型，不仅提高性能，降低重量、减小了尺寸，还提供额外的包装选项：室外安装的版本和单手手持版。
该天线在高品质玻璃纤维基板上集成了低噪声放大器。用户还可以选择没有内置放大器的天线，它不需要任何电源，无需供电的天线也可以用作低功率发射天线。
天线覆盖频率范围：290~2200MHz，非常适合于接收点对点的通信，利用其方向特性，可显著改善对干扰信号的抑制。400 MHz以上方向性更为明显，400 MHz以下方向性逐渐减弱，当下降到一点的时候，则变为一个非定向偶极子天线。
AX-31C的设计采用通用方案，与任何第三方设备连接都有良好的兼容性，特别适合于WiNRADiO G3系列的VHF / UHF接收器，无论对专业用户还是爱好者都非常实用。
该天线有三个版本：室内裸基板式、手持式、户外安装式。其标准版包含适用于室内使用用裸板，SMA连接器，一个标准的PP3型9V电池的电池盒（电池、电缆不包括在内），板上有一个开关和一个LED指示器。
技术参数
频率范围 | 290 to 2200 MHz |
天线前身增益 | 5.0 dBi @ 950 MHz |
放大增益 (仅适于AX-31C, AX-31CP, AX-31CH 和 AX-31CM ) | 26 dB @ 500 MHz |
放大器的噪声系数 | 1.8 dB |
放大器 IP3 | +26 dBm |
极化方向 | 水平或垂直（取决于安装） |
应用方式 | AX-31C, AX-31CP, AX-31CH, AX-31CM: 单收；AX-31CX, AX-31CHX, AX-31CMX: 收发 |
允许最大发送功率 | 5W (仅AX-31CX, AX-31CHX, AX-31CMX型) |
阻抗 | 50Ω（典型值） |
功耗 | AX-31C: 9V (PP3 型电池) @ 42 mA |
接口 | SMA |
驻波比 | 1.7:1 |
体积（不包括手柄或安装支架） | AX-31C, AX-31CP: 292 x 217 mm (11.5" x 8.5") |
重量 | AX-31C: 155 g (5.5 oz) |
AX-31C天线系列天线选型：
WR-AX-31C | 玻璃纤维基板，无外壳，有前置放大器、仅接收、9V电池供电 |
WR-AX-31CP | 玻璃纤维基板，无外壳，有前置放大器、仅接收，外接12V直流电源 |
WR-AX-31CX | 玻璃纤维基板，无外壳，无前置放大器，接收和小功率发送 |
WR-AX-31CH | 坚固耐用的外壳，手柄，有前置放大器、，接收，外接12V直流电源 |
WR-AX-31CHX | 坚固耐用的外壳，手柄，无前置放大器、接收和发送 |
WR-AX-31CM | 坚固耐用的外壳，户外桅杆安装，有前置放大器、接收，外接12V直流电源 |
WR-AX-31CMX | 坚固耐用的外壳，户外桅杆安装，无前置放大器、接收和发送 |
