AX-17C室内有源短波接收天线

2017-10-2305:10:25 来源:

AX-17C 是一种微型有源室内短波天线,主要用于无法架设室外天线、也无法安装尺寸较大的室内环形天线的场合。此外,AX-17C 天线体积小,便于携带,隐蔽性强,适合在需要移动或保密的场合使用。

AX-17C 不能替代常规短波天线,也不适合接收远距离的信号。但在环境优良和信号相对较强的地方,可以提供令人满意的接收效果。

AX-17C 也适合在电磁的干扰为电分量的场合,例如高层写字楼或公寓楼内,只接收磁分量可以改善信噪比。而且,利用其方向性,通过旋转天线避开干扰源,从而减少干扰。

AX-17C 由特种铁氧体材料和有源电路组成,电路使灵敏度最大化,并使来自附近强信号的过载最小化。

随机提供的 12V AC/DC 电源用于为天线供电。

AX-17C 频率范围为 0.1-30MHz,在 2~30MHz 频段接收本地信号性能最佳,2MHz 以下性能有所下降。

AX-17C 也可以用于天线输入阻抗为 50 欧姆的其它接收机,但更适合万瑞 G3 系列接收机。

AX-17C 安装很简单,先用同轴电缆把天线连接到接收机,然后接上电源,按下,前面板的开关后, LED 电源指示灯亮,表示天线已经加电。

AX-17C	室内有源短波接收天线天线安放的理想位置需要反复试验,通常应尽量靠近窗口,并远离可能产生干扰的设备,如个人电脑等。通常天线表现出方向性(其变化与接收信号的传播方式有关),可以旋转天线获得最佳接收效果。

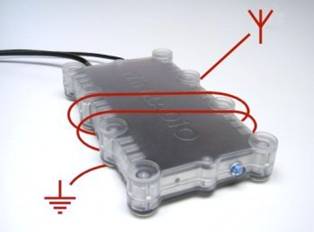

另一个完全不同却有趣的典型用法是将 AX-17C 作为室外长线天线的电感耦合器使用,将绝缘的天线馈线在 AX-17C 天线主体上完整地缠绕几圈,另一头接地(如右图),目的是消除因室外天线直接引入接收机的流电连接所引起的共模干扰,最佳缠绕圈数要通过试验确定,经验值为 1 5 圈。

技术指标

天线(有源铁氧体接收天线)

电源SF-41 线性直流电源)

方向图

定向

输入电压

210-250V AC, 50 Hz

频率范围

0.1 ~30 MHz

输出电压

12V DC

输出阻抗

50 Ω

输出电流

200mA

源电压

12 V DC (10 V~14 V)

输入插座

IEC-320

源电流

50 mA @ 12 V

输出插头

标准,OD = 5.5 mm, ID =   2.1 mm

连接

SMA

保险温度

130°C

尺寸

164 x 96 x 21mm

噪声

< 40μV (10Hz ≤ f ≤ 100kHz)

重量

233 g

尺寸

70 x 46 x 41 mm

电缆

RG-58U,长 1.2 mSMA(公头)

重量

320 g
