WR-G315宽频段接收模块
2017-06-2605:06:23 来源:
功能特性
l 频率范围9kHz~1800MHz l 高灵敏度 l 大动态范围 l 软件DSP解调 l 中频带宽1Hz~15kHz连续可调 l 极佳的内部寄生干扰抑制 l 实时频谱分析 l 高灵敏度信号显示 l 音频和中频的录音与回放 l 测量及测试工具 l 体积小、重量轻 l 分内置和外置两种型号
|
|
内置型：WR-G315i 插入PC机的PCI空槽即可。板上带有线路音频输出插孔，可以连接到PC声卡的线路输入或是带放大的扬声器。 | |
| |
外置型：WR-G315e 通过标准USB接口与PC连接，控制接收机，并传输解调后的音频。配有外部AC/DC线性电源。 接收机外壳材料具有极好的屏蔽功能，使其能够在嘈杂的计算机环境下工作。 |
WR-G315是基于PC的高性能短波接收机，前端为基于DDS的二次变频超外差接收机，末级中频处理则由板上DSP的软件完成。
WR-G315适用于政府、军队、安全、工业、监视、广播监测等领域。
WR-G315采用软件无线电结构体系设计，具有非常好的灵活性，许多有用的功能使其不仅可以作为监测接收机，还可以当作测量接收机使用。
接收机灵敏度高，电平低于-130dBm的CW信号也能轻松读取；良好的动态范围使其能够承受强过载信号。
信号表同样具有很高的灵敏度，能够以dBm、µV或信号等级单位显示信号电平，最低可达-140 dBm噪声基底。中频带宽能够以1Hz 步进在1Hz~15kHz范围内连续调整。
一台PC可控制多个G315接收机，组成多信道监测系统。
接收机板上自带DSP，信号处理不依赖于PC声卡。接收机完全软件化，末级中频滤波和所有解调都是通过DSP完成，所以，只要改变软件，就可以很容易地增加解调或解码方式。
支持第三方软件开发，用户能够为各种专业或用户程序开发自己的控制软件。
软件特点
WR-G315软件包含了大量先进功能、有多种调谐和扫描选择、几乎无限制的存储容量和丰富的在线帮助功能。
实时频谱分析器
G315具有多种调制方式、1Hz~15kHz可调的中频带宽、20kHz宽16Hz分辨率的实时频谱、图形化的中频偏移、陷波滤波器及噪声抑制。内置录音系统能记录解调的音频及中频信号，使其能以不同的中频滤波器带宽、陷波滤波器、噪声抑制或解调设置反复“再接收”相同的信号，从而使弱信号或受干扰的信号达到尽可能好的接收效果。

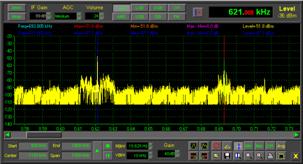

频谱分析器
附加的宽频段扫描频谱显示器，能够观察到接收的频谱随时间的变化、搜索峰值、保存和打印频谱。
测试与测量功能
G315接收机也可作为方便的专业测试与测量工具，具有几种信号特性的测量功能，还带有实时音频频谱分析仪，能获取分辨率为5kHz的信号频谱。
测量内容包括：频率误差、调幅深度、调制频偏，以及THD（总谐波失真）和SINDA（信号、噪声及失真的和与噪声及失真的和的比），后两个测量功能的测试频率可以用编辑器调整。
利用SINAD测量功能，用户还可以在天线口连接一个标准信号源来测量G315本机灵敏度。
G315具有很高的测量精度，例如：信号电平为2dB，频率测量为1Hz，调幅深度为1%，SINAD为1dB。
研究和训练功能
可以显示不同解调方式的内部结构，通过附带的测量工具，观察和研究软件的解调过程。
