WD-3300单机测向系统

2017-10-2409:10:43 来源:


系统体积小,重量轻,耐震,适合在固定或移动环境、甚至是在恶劣的环境条件下使用。

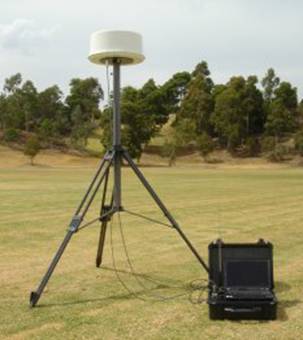

系统主要由三部分组成:天线罩、三脚架和处理单元。处理单元放在一个公事包风格的小提箱内,包括接收机(双机系统为两个)、DF天线控制器和笔记本电脑。安装时只需要把天线罩安装到三脚架上,再用所提供的电缆把它连接到处理单元即可,一个人几分钟就能完成。

整个系统供电既可以用内部可充电电池,也可以用车载电瓶,或是外部电网(交流电)。

WD-3300基于先进的软件无线电理念,中频信号数字化,其后的处理和解调全部由软件完成。这对用户而言好处是明显的:接收机的功能通过简单运行不同的程序接可成型定义,大大提高了接收机的灵活性和性能。

软件无线电接收机因为减少了硬件参数的影响,其性能更加可预测,也更稳定。

模块化的硬件设计结合创新的软件,WD-3300系列测向系统所展示了其它传统产品所不具备的性能和灵活性。


功能

l 频率范围2 ~ 3500 MHz

l 型独立系统

l /双接收机两种配置选择

l 伪多普勒和沃森-瓦测向方法

l 移动或固定式布站

l 快速架装,无须工具

l 结构坚固、防风防雨

l 精度高

l 时实射频/音频频谱分析

l 交流供电及电池供电

l 集成罗经校正

l GPS记录(选件)

l 客户机/服务器控制(选件)

l 三角定位和制图(选件)




硬件

测向系统的提箱里包含了一个高性能的软件接收机和测向控制单元、电池、充电单元和相关电路,可快速方便地投入使用。

WD-3300的标准天线密封在防风防雨的天线罩内,包含两套排列在一个圆形阵列中8孔天线元素,以达到最大精度和频率范围。


软件

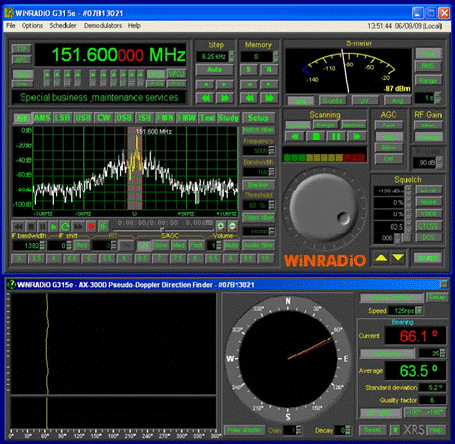

测向系统的主用户接口为一个虚拟的接收机控制面板,使系统操作就像传统的通信接收机一样。

为了方便操作者,以数字格式显示瞬时方位值和平均方位值。

带自动指北针的圆形方位显示器具有附加的“极化方式”,允许用户评估相对于跟踪长度的信号强度,可调的轨迹衰变时间能帮助识别随机反射,并消除因多径效应引起的错误

瀑布模型和柱状图帮助进一步分析信号,直接观察信号方位随时间的分布,便于估算目标的运动。

(见下图)

选件

系统配置可以选择单接收机或双接收机,双机系统还能够监测接收频率解调的音频信号,与测向处理无任何冲突。WD-3300单机测向系统

各种天线选件能够覆盖2~3500MHz整个频率范围。

如果安装GPS选件,可以记录与测量相对于测向站GPS坐标的方位值,有助于定向信息的后期处理。

客户机/服务器软件(CSO)选件可以远程控制测向系统,在远端站点实时显示所有的方位指示信息。

三角测量/绘图选件用于通过至少两个测向站来确定目标的绝对位置,需要与GPS选件和CSO选件一道使用,测向站之间必须通过适当的网络结构连接。来自测向站的方位数据用于三角测量,得到的位置显示在本地的地图上,本地地图数据需要用户另备。



技术指标

详细参见设备彩页。



产品型号说明

WD-3300RP-G315

单信道便携式测向系统(标配AX310D天线)

WD-3300RP-G315-2

双信道便携式测向系统(标配AX310D天线)

WD-3300-AX310D

VHF/UHF天线,100~1000 MHz

WD-3300-AX320D( 选件)

HF/VHF天线,2~100 MHz

WD-3300-AX330D( 选件)

UHF/SHF天线,1000~3500 MHz

WD-3300-GPS( 选件)

GPS( 选件)

WD-3300-CSO( 选件)

客户机/服务器软件

WD-3300-TMO( 选件)

三角测量/绘图软件
