2075-500W短波电台

2017-06-2710:06:43 来源:


软件无线电技术平台

持续支持升级优化

通信功能全面

可选配跳频等军用功能

优异的远距离通信能力

三级滤噪,可变音频带宽

一机通用,利于管理和维护

高可靠性,高性价比


标配通信功能

短波通用功能

信道全息编程,多种方式扫描。

备有快速菜单(查询及选择)、信道菜单(设置站名、站址、频率、功率、工作方式、天线插口、天线类型、功能选项等)、保护菜单(设置各种状态和参数)。

可用计算机进行底层编程,授权电台面板操作权限。

多种先进技术实现信号优化

可调音频带宽:用于抑制带外噪声和交叉干扰。

DSP滤噪:消除背景噪声后,话音更为清晰。

恒音:信号微弱时自动补偿音量,提高信噪比。

基于CCIR-493标准的网络通信功能

6ID选呼:支持台对台、台对组选呼。

短信息收发:从面板输入信息,可发至一站或多站。收站显示收到的信息。

定位跟踪:可接收或查询移动台的位置数据。

定位报警:发送和接收带位置信息的警报。

市话转接:加装电话转接器,可供电台对市话拨号。

友台遥测:可查询同网电台的电源、驻波比、发

射功率等状态,判断其是否正常工作。

信道评估:可探测信道质量,筛选好用频率。

选配通信功能

卫星同步跳频:以GPS或北斗时基,实现网内电台同步跳频,抗侦听和主动干扰。

软件数字加密:可对语音和选呼信息加密。

ALE自动链路建立:MIL-188-141B标准,兼容FED-STD-1045标准。

地空选呼:用于地面台对民用飞机的指挥通信。

数传:可选配多种内置或外置调制解调器。

设备结构

电台由前级电台、前级电源、功放(含电源)等元设备组成,各单元高度总共9U安装在22寸标准机柜内,柜高22U

500W智能线性功放

功放面板的LCD显示器,菜单式显示功率、频率、驻波比、工作电流和电压等信息。面板上设有功率指示排灯和驻波比指示排灯、故

障告警灯等,直观显示工作状态。



遥控操作

大功率短波台大都使用遥控操作方式目的是减少与楼内其他电子通信设备的互扰并缩短电台至天线的馈线降低射频损耗。

遥控的方法是将电台安置在远端操作终端电台面板、音箱、手咪)放在通信室。

在遥控系统中数传、转接、录音等设备安装在操作台一端。

u 短距离线控

线控是最简单的遥控方式8芯网线连接操作终端和电台主机(及天线)距离不超过100米。

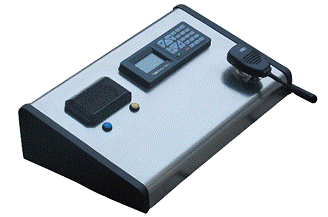

操作终端机箱如下图:

2075-500W短波电台

u 单机长途遥控

单机长途遥控原理与短距离线控相似但主机与操作终端之间的链路改为光缆相应加配光电转换部件根据光网类型遥控距离可达十至数百公里。

u 多终端操作

如有需要,可配置多个操作终端,加上电台本身的操作终端,共用一部2075电台。每个操作终端和电台端都要加配网络适配器。

u 多机联网

如果为分散在各地的2075基站分别配备网络适配器和计算机可通过局域网、城域网、广域网将所有基站联为整体实现统一调度管理和资源共享。多机联网分为一点多址(树状)、多点多址等方式适合大型中型短波通信网(另见专项技术资料)。

主要性能指标

频率范围

发射2~30MHz接收0.25~30MHz

输出功率

500WPEP

信道编程

500个(单工或半双工)

频率分辨力

信道编程10Hz调谐接收1Hz

频率稳定度

±10Hz或优于0.3PPM

工作方式

J3EUSBLSBH3EAM

J2ACWJ2BAFSK

工作温度

-30~+70

J3E灵敏度

-120dBm0.22μV/10dB

音频输出

2W/8Ω失真小于2%

满载周期

100%(风扇开启)

电源系统

外部供电220V AC 50Hz

冷却方式

各单元轴流风冷
