2090-M双模单兵台

2017-10-2305:10:42 来源:

技术先进

基于新型SDR软件无线电技术平台售后持续享受免费软件升级不断优化电台的性能。

首创双模式,克服短波网“短板”

短波单兵台由于功率小(30W以下)是通信网的薄弱环节。2090-M125W野外基站和30W单兵台合为一体两种模式自由切换。平时用 30W 模式可节省电能对方台收听困难时换用125W模式信号立刻加强。单兵台通信能力强化使短波网整体通信质量获得质的提升。

通信性能优异

2090-M具有超强的弱信号接收能力,发射能效比高,因此实通性能超众。

独创单兵异频转接(选购)

电台底坞内可选装异频转接器。用数据线连接对讲机和底坞的插口就成为单兵异频转接站,供对讲机与远方短波电台通话,或用短波电台搭链,连通两地超短波网。

一机通用

2090-M可以背负,也可以用做固定台或车载台(相应配备基站天线或车载天线),有利于基层用户节省投资,提高装备利用率。

多种信号优化技术

新型DSP滤噪,结合可调音频带宽,消除背景噪声和带外交叉干扰,使话音清晰干净。

野战防护等级

电台主机全铝外壳,散热良好,密闭防水,耐撞击,符合野战环境要求。

标配通信功能

短波通用功能

信道全息编程,多种分组扫描方式。

菜单化编程(信道菜单、底层保护菜单)。

可用计算机授权电台面板操作权限。

基于CCIR-493国际标准的网络通信功能2090-M双模单兵台

6ID选呼:支持台对台、台对组选呼。

短信息收发:电台之间可互发短信息。

定位跟踪:接收或查询移动台的位置。

定位报警:发送和接收带位置信息的警报。

友台遥测:可查询同网电台工作状态。

选配通信功能

卫星同步跳频:依托GPS时基或北斗时基,实现网内电台同步跳频,抗窃听和干扰。

软件数字加密:对语音、信息和选呼过程加密。

ALE自动链路建立:MIL-188-141B标准,兼容FED-STD-1045标准。

航空选呼:用于地面台对民用飞机的指挥通信。

数传:可内置高速调制解调器进行计算机通信。

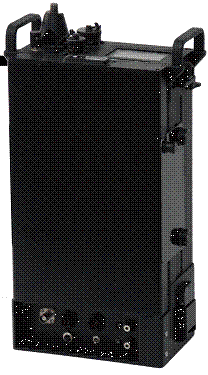

电台结构

电台前面板左侧为 30W 天线插口(鞭天线、斜天线),复用插口,GPS 插口,电源开关。电台正面为锂电池。

显示器插装在面板右侧,防水话柄插接在显示器侧面。在严寒地区可将显示器揣入怀中保温携带,避免失光。

电台的底部坞箱上配备 50Ω天线插口,功率转换开关,天调控制、音箱、电键等插口,以及用于异频转接的对讲机插口和控制开关等。

标配设备

14.8V30Ah大容量锂电池

扁平状电池,插装在电台正面,面板配电量指示灯,底部设供电和充电插口,按收发91计,支持电台125W工作15小时,30W工作两昼夜。

两种充电器

CS-8充电器输入交流220VCS-9充电器输入直流12V(汽车电源等),充电输出均为17V/4A7小时可将放空的锂电池充满。

3米折叠鞭天线

用于10公里以内徒步通信。

10米斜天线/4米伸缩杆

斜天线使用玻璃纤维材质的轻便伸缩杆架设,可通数百公里。

AB330S-18便携宽带天线

工作频率3~30MHz,承载功率200WPEP。轻巧,架设收集方便,可选择高架或低架平拉、倒V等架法,可通2000公里以上。

主要技术指标

工作频率

接收 0.25~30MHz

发射 1.6~30MHz

工作方式

J3EUSBLSB),H3EAM

J2ACW),J2BAFSK

信道编程

500 个(储存频率、边带、ID 码等)

频稳度

±10Hz 或优于 0.3PPM

工作温度

-30~+70

主机重量

7.6 公斤

发射功率

最大 125WPEP

主机体积

348×185×115mm

背负全重

15 公斤
