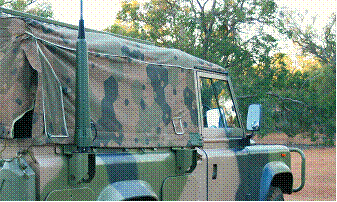

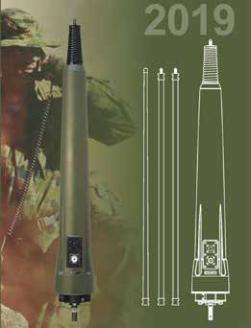

2019车载鞭天线

2017-10-2409:10:21 来源:

技术特点2019车载鞭天线

█调谐时精确检测高频电流峰值(不追求最小驻波比),结合高能内螺旋式鞭体,实现高能辐射,改善近距离盲区通信。

█宽带接收放大器支持ALE自适应等高速扫描通信。

█承载功率150W,满足平均功率125W的短波电台高占空比持续发射的功率要求(例如高速数传)。

█玻璃钢防护的高强度内螺旋式鞭体,优化高频电流分布,增加天线等效长度,提高辐射效能。

█基座内可以选择装专用GPS接收机(工厂安装),共用天线的控制电缆连接电台,从而简化车载设备,并防护GPS接收机。

█基座颜色可选军绿色或黑色,底部分强力缓冲抗振结构,符合IP67高级防护标准(完全隔尘,浸水1米1小时不损坏),可抗受强震动及战场爆炸冲击波,环境特性满足战场移动通信的要求。


性能指标

环境特性:满足美军MIL-STD-810对中跌落、粉尘、温度、冲击和振动的要求。

冲击:MIL-STD-810D方法516.3步骤VI

振动:MIL-STD-810D方法514.3。

防护:        IP67等级,完全隔尘,浸水深1米1小时不损坏。

2019车载鞭天线频率范围:发射1.6~30MHz,接收0.25~30MHz

承载功率:150W(峰值及平均)

输入阻抗:50Ω非平衡

驻波比:全频段优于2:1

调谐速度:<1.5秒

工作温度:-30℃~﹢60℃

耐温度:相对温度95%无凝滴

供电系统:由电台提供直流电源,待机电流820mA

标配重量:车用型:4公斤(标准配置)

船用型:5公斤(标准配置)

外观尺寸:基座长713mm(含底部安装螺柱)

车用鞭长2360mm(3节,不配缓冲弹簧)

船用鞭长3000mm(2节,鞭长度可能不同)

(说明:不同时期的产品,鞭的长度可能不同)

安装方式:底部粗鞭柱固定,直坚安装
