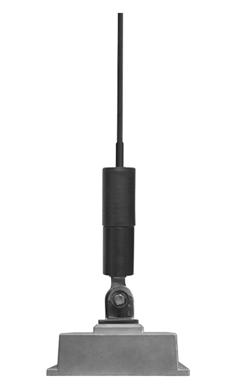

AV-12鞭天线

2017-06-2710:06:11 来源:

    AV-12是一款自调谐短波车载鞭状天线,其鞭体形态任意变化与灵活的安装位置选择深受用户称赞。



技术特点

安装灵活

基座体积小,便于选择安装位置 利用底部不绣钢转向节,可平装也可立装



能效高

自动天调装在基座内,与鞭一体化,无射频损耗 加感鞭体,等效延长天线长度,显著提高能效



鞭体形态任意变化

T锈钢鞭齿盘可折弯天线鞭,任意调整倾角 标配鞭长2.6米,可选配加长鞭



防护特性

玻璃钢基座,密闭防水,抗撞击,耐腐蚀 鞭体外敷玻璃钢护管,强韧,美观



通信性能

智能调谐,无需电台提供调谐信令

记忆200个频点,调速快,支持ALE和跳频

调谐精确,无频率盲点

最远可通3000公里(与频率等条件有关)

鞭体俯卧可强化近距离盲区及超远距离通信



适配短波电台类型

可配接各种使用1116V电源的150W以下短 波车载电台。

例如:宝丽2050全能数字化短波电台,体积小, 收发性能优异,功能全面,配备新型DSP滤噪,可 变音频带宽等信号优化功能,能够消除车辆发动 机和电气设备产生的强烈噪声和天电噪声,使信 号背景干净,是首选的公务车载电台品种。



性能指标



频率范围

1.860MHz
输入阻抗
50Ω

驻波比

全频段优于2:1
调谐功率
<30WPEP
承载功率
<200WPEP
初始调速
<2
记忆调速
<0.02
记忆频点
200
工作电压
13.8VDC,范围1116VDC
调谐电流
300mA
工作温度
-30+60
基座尺寸
164X152X55mm
标配重量
8.5公斤




设备配置

天调基座,底部转向节,绝缘柱,缓冲弹簧

0.75AV2节,1米钢丝顶鞭,鞭齿盘

加载定位拉索



使用要则

基座安装在车头或车尾,安装在车顶上通信不佳;基座地线必须导通连接车体,以减少信号衰耗和噪声;若将车座固定于车箱表面,应保证鞭体距离车箱体不小于300mm
