技术特点

安装灵活

基座体积小，便于选择安装位置

利用底部不锈钢转向节，可平装也可立装

能效高

自动天调装在基座内，与鞭一体化，无射频损耗

加感鞭体，等效延长天线长度，显著提高能效

鞭体形态任意变化

不锈钢鞭齿盘可折弯天线鞭，任意调整倾角

标配鞭长2.6米，还可选配加长鞭

防护特性

玻璃钢基座，密闭防水，抗撞击，耐腐蚀

鞭体外敷玻璃钢护管，强韧,美观

兼用于超短波战术通信

天调调谐范围支持30~60MHz战术电台

通信性能

智能调谐，无需电台提供调谐信令

记忆200个频点，调速快，支持ALE和跳频

调谐精确，无频率盲点

最远可通 3000 公里（与频率等条件有关）

鞭体俯卧可强化近距离盲区及超远距离通信

适配短波电台类型

AV-24天线可为各种国产和进口125W

用车载短波电台配套，也可以配接其它24V供

电的150W以下短波电台。

国产电台的天线插口除射频输出外，

还提供天线所需的24V电源。为此AV-24天线

的内部设计了隔直流装置。

性能指标

频率范围： 1.8~60MHz

输入阻抗： 50Ω

驻波比：   全频段优于2:1

调谐功率： ≤30WPEP

承载功率： ≤200WPEP

初始调速： ＜2秒

记忆调速： ＜0.02秒

记忆频点： 200个

电源电压： 24V DC±15%

调谐电流： 300mA

工作温度： -30℃~+60℃

基座尺寸：  长164×宽152×高55mm

标配重量： 8.5 公斤

设备配置

天调基座，底部转向节，绝缘柱，缓冲弹簧

0.75米AV鞭2节，1米钢丝顶鞭，鞭齿盘

加载定位拉索

使用要则

基座应安装在车头或车尾，安装在车顶上通信不佳

基座地线必须导通连接车体，以减少信号衰耗和噪声

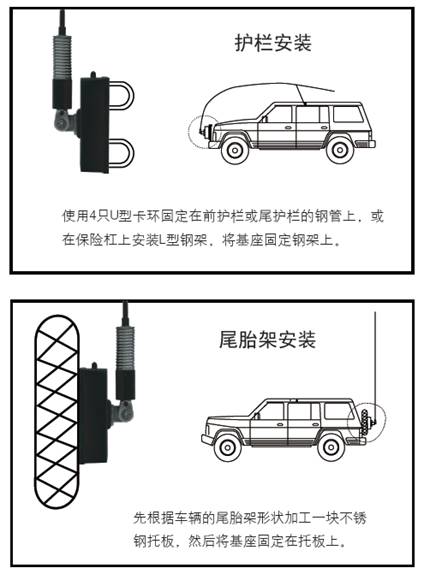

典型安装方法
